程控直流電源

2019-07-01 03:53 861次瀏覽來源：

程控直流電源參數

　　電源的交流輸入：　AC 220V+15%, 50/60Hz±5%

　　電源的輸入功率：　700W(最大)

　　結構特點：　　　　臺式

　　尺寸(不含提手):　 480(長)mm×450(寬)mm×88(高)mm

　　重量:　　　　　　約8.5kg

　　環境適應性：　　　符合GJB3947-2000中3.8條中3級設備的規定要求

　　工作溫度范圍：　　0℃～50℃

　　存儲溫度范圍：　　-40℃～70℃

　　電磁兼容性：　　　符合GJB3947-2000中3.9條的規定要求

　　安全性：　　　　　符合GJB3947-2000中3.10條的安全要求

　　可靠性：　　　　　MTBF(θ0)≥5000小時
輸出額定值
0～50℃) 輸出電壓 0～35V 輸出電流 0～10A 輸出功率 350W 編程準確度電壓0.3%+ 60mV 電流0.3%+ 30mA 回讀準確度電壓0.3%+ 50mV 電流0.3%+ 20mA 紋波和噪聲
(20Hz～20MHz) 恒壓狀態rms 15mV 峰—峰 60mV 恒流狀態rms 25mA 電源調整率
(源效應) 電壓(CV) 9mV 電流(CC) 5mA 負載調整率
(負載效應) 電壓(CV) 9mV 電流(CC) 4mA

程控直流電源特點

　　● 多組設定儲存

　　● 保護功能齊全：過壓、過流、過溫保護

　　● 高功率密度：350W輸出，2U標準高度，重量僅8.5kg

　　● 性能指標優異：高精度編程與回讀測量，輸出純凈低噪

　　● 多臺電源可串、并聯組合輸出，以拓展輸出電壓、電流范圍

　　● GPIB(IEEE 488.2)接口控制，亦可通過前面板鍵盤、RPG簡化操作

　　● 可編程固定電壓(或電流)輸出，亦可設置電壓、電流輸出序列(即可編程隨時間或事件而變化的多組電壓、電流)

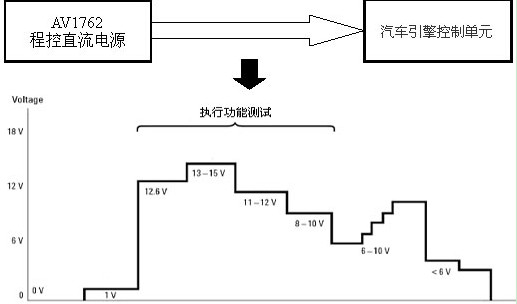

程控直流電源應用　　在汽車引擎控制單元測試中，由于汽車電氣系統電壓調整率較差，并經常遇到電壓跌落和過沖，因此需要在多個偏置電壓電平下進行引擎控制單元測試，以驗證其極端偏置電壓條件下的正確工作和容差。一般引擎控制單元正常情況下的電壓范圍為11V-15V，但起動和運行瞬間的電壓可為8V -24V。用程控直流電源可實現引擎控制單元各種電平的測試。
